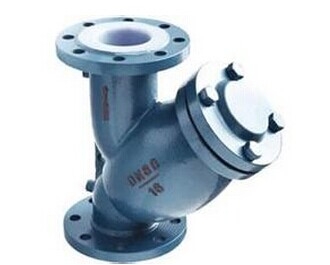

GL41F3-16C、GL41F46-16C 全衬里（衬氟）Y型过滤器

文章作者：admin 时间：2017-04-12 03-47-26

产品说明

GL41F3-16C、GL41F46-16C 全衬里（衬氟）Y型过滤器阀体内部构件均为衬里部件，使产品在几乎所有强酸、强碱、盐、强氧化剂和有机溶剂等介质中均能适用。

产品性能参数

GL41F3-16C、GL41F46-16C 全衬里（衬氟）Y型过滤器主要性能参数

型号	PN	工作压力 (MPa)
GL41F3-16C	16	1.6
GL41F46-16C	16	1.6

产品零部件材料

GL41F3-16C、GL41F46-16C 全衬里（衬氟）Y型过滤器零部件材料

型号	材料
型号	阀体、阀盖	过滤网	螺栓、螺母	衬里层
GL41F3-16C	HT250、WCB	PTFE(F4)	35、45	FEP(F46)、PCTFE(F3)
GL41F46-16C	HT250、WCB	PTFE(F4)	35、45	FEP(F46)、PCTFE(F3)

产品外形及结构尺寸（PN16）

GL41F3-16C、GL41F46-16C 全衬里（衬氟）Y型过滤器主要外形及结构尺寸（mm）

DN	DN/in	L	D	D1	D2	b	f	z×ø	H1	H	重量/kg
20	¾	150	105	75	55	16	2	4×ø14	70	122	3.3
25	1	160	115	85	65	16	2	4×ø14	78	135	4.2
32	1¼	180	135	100	78	18	2	4×ø18	86	154	6.6
40	1½	200	145	110	85	18	3	4×ø18	92	164	7.3
50	2	230	160	125	100	20	3	4×ø18	102	182	12
65	2½	290	180	145	120	20	3	4×ø18	115	205	16
80	3	310	195	160	135	22	3	8×ø18	135	232	23
100	4	350	215	180	155	24	3	8×ø18	156	263	32
125	5	400	145	210	185	26	3	8×ø18	248	370	39
150	6	480	180	240	210	28	3	8×ø18	285	425	52
200	8	495	335	295	265	30	3	12×ø23	362	530	89

产品外形及结构尺寸示意图
