沟槽式卡箍Y型过滤器：过滤面积大、流阻系数小、下端部装有自由冲洗装置，冲洗时间快比一般Y型过滤快 8~10 倍。阀体内外采用无毒性的粉体环氧树脂喷涂，使水质不至于出现缺水及阀体的腐蚀。过滤网采用不锈钢，在使用过程中不会出现滤网结锈而减少过滤面积。本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

产品性能参数

沟槽式卡箍Y型过滤器主要性能参数

型号	PN	工作压力 (Mpa)	适用温度 (℃)	适用介质
DFSRY-16Q	16	1.6	≤ 100	蒸汽、水
DFSRY-16C				蒸汽、水
DFSRY-16P				硝酸类
DFSRY-16QR				醋酸类

产品零部件材料

沟槽式卡箍Y型过滤器零部件材料

型号	材料
型号	阀体、法兰盖	过滤网
DFSRY-16Q	球墨铸铁	不锈钢
DFSRY-16C	碳素钢
DFSRY-16P	不锈钢
DFSRY-16QR	不锈钢

产品外形及结构尺寸（PN16）

沟槽式卡箍Y型过滤器主要外形及结构尺寸（mm）

DN	DN/in	OD	L	H	DN	DN/in	OD	L	H
50	2	60	200	150	150	6	165	460	360
65	21/2	76	240	180	200	8	219	550	440
80	3	89	270	200	250	10	273	680	530
100	4	114	340	260	300	12	325	790	580
125	5	140	400	310

产品外形及结构尺寸（钢管滚槽、开槽基本尺寸及偏差）

沟槽式卡箍Y型过滤器钢管滚槽、开槽基本尺寸及偏差表（mm）

公称通径	钢管外径	A1 0/-0.5	B1 +0.5/0	C +0.5/0
50	60	14.5	9.5	2.2
65	76
80	89
100	114	16
125	140
150	165
200	219	19	13	2.5
250	273			2.5
300	325			3.3

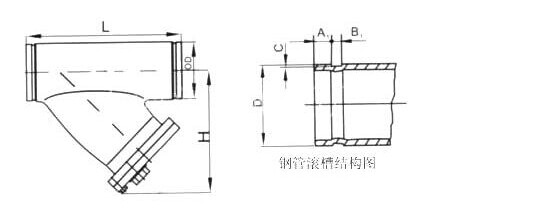

产品外形及结构尺寸示意图
