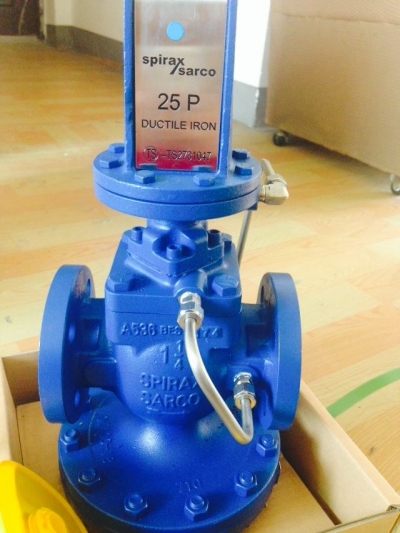

斯派莎克25P减压阀
文章作者:handler 时间:2017-06-02 04-13-23

25P蒸汽减压阀结构特点和用处

  DP17/DP17G导阀型隔膜式减压阀在普通减压阀的基础上做了很大的改进。膜片采用了新型材料,并大大加工了工作面积,因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片,来调节主阀的开度,确保下游压力的稳定。

  本产品的另一个突出的特点为:同一个阀体上可安装和互换多个导阀在稳压的同时,实现温度控制、上游压力的控制、远程的开关控制等。


25P蒸汽减压阀性能指标

灰色区域:示意该产品禁用。

A-D-E:螺纹或法兰连接 EN 1092 PN25,ANSI 300LB.

A-B-C:法兰连接 ANSI 150LB。

F-F:DP17G最高工作温度120℃。

注意:该系列产品的压力调节范围是0.2-1.7barg。

 25P蒸汽减压阀主要技术参数

公称压力

         PN25

PMA最高允许压力

         25bar g @ 120

TMA最高允许温度

         232

TMI最低允许温度

         -10

PMO最大工作压力*

         17bar g

TMO最大工作温度

DP17       232

DP17G      120

TMIO最低工作温度

          0

出口压力范围(barg)

          0.2-1.7

最高冷态测试压力

         38bar g

25P蒸汽减压阀主要零件材料:





DN

15

20

25

32

40

50

65

80

100

125

150

Cv

2.8

5.5

8.1

12.0

17.0

28.0

45.5

60.1

93.3

146

186



25P蒸汽减压阀流量系数(Cv)

零件名称

        零件材料

阀体 阀盖

        WCB

阀座

        2Cr13

阀瓣

        2Cr13

阀杆

        2Cr13

膜片

        316

调节弹簧

        60Si2Mn

主阀弹簧

        50CrVA

25P蒸汽减压阀连接尺寸:

DN

L

H1

H

D

15

147

221

133

185

20

154

224

136

185

25

160

235

145

207

32

180

236

156

207

40

200

238

176

255

50

230

246

183

255

65

250

295

200

320

80

310

323

230

350

100

350

340

263

380

125

400

359

306

455

150

450

375

330

500
