公称通径:DN15~DN300
公称压力:PN1.6~4.0Mpa
安装方式:法兰式
额定行程:90°
流量特性: 快开
阀体材料: 铸钢(ZG230~450) 不锈钢(304、316、316L等)
密封方式:软密封
适用介质:水、蒸汽、油品、天然气、酸、碱、盐腐蚀介质等
适用温度:-40℃~220℃

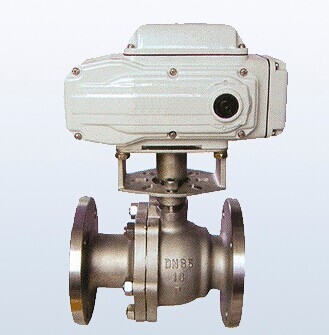

Q941F电动球阀产品概述:
Q941F电动球阀是一种(球体)绕垂直于通道轴旋转90º的阀门,其由回转型角行程电子式电动执行器和O型阀结构组成。Q941F电动球阀属旋转类型高性能调节或开关阀类,接受工业自动化控制(DCS、PLC系统)仪表来源的电流信号或电压信号的输入输出。Q941F电动球阀可实现对工艺管路中流体介质的比例调节或二位开关控制,从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。
Q941F电动球阀产品特点:
1.Q941F电动球阀流体阻力小,是所有阀类中流体阻力最小的一种。以AC220V、AC380V或DC24V电源电压作动力,接受(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转。Q941F电动球阀以角行程输出的扭矩转动球体0~90º,达到启闭动作或调节动作。
2.Q941F电动球阀是全电子式电动执行机构,采有机电一体化结构。Q941F电动球阀具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单。Q941F电动球阀通过输入电流信号或电压信号,改变球芯的旋转角度(0-90º任意角度),实现比例调节动作。
3.Q941F电动球阀球芯通道平整光滑,不易沉积介质,可以进行管线式通球。结构简单、重量轻、密封性能好。Q941F电动球阀特别适用于要求零泄漏率的场合。
Q941F 电动球阀型号含义:
阀门种类 | 动作方式 | 连接方式 | 阀芯结构 | 密封材料 |
Q:球阀 | 9:电动 | 1:螺纹连接 4:法兰式连接 7:对夹式连接 | 1:软密封浮动式球芯 4:L型三通 5:T型三通 7:硬密封固定式球芯 | F:聚四氟乙烯
H:硬质合金 |
Q941F电动球阀各型号所表示的压力、材质:
产品名称 | 型号 | 材质 | 压力MPa |
电动球阀 | Q941F16C | 铸钢WCB | 1.6 |
电动球阀 | Q941F25C | 2.5 | |
电动球阀 | Q941F40C | 4.0 | |
电动球阀 | Q941F16P | 304不锈钢 | 1.6 |
电动球阀 | Q941F25P | 2.5 | |
电动球阀 | Q941F40P | 4.0 | |
电动球阀 | Q941F16R | 316不锈钢 | 1.6 |
电动球阀 | Q941F25R | 2.5 | |
电动球阀 | Q941F40R | 4.0 |
Q941F电动球阀主要零件材料及适用温度、介质:
Q941电动球阀通径mm | DN15-DN300 | |||
材料代号 | C(WCB) | P(304) | R(316) | |
主要零件
| 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
球体 | 2Cr13、(304) | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
阀座密封 | 增强聚四氟乙烯 、对位聚苯 、硬质合金钢密封 | |||
填料 | 聚四氟乙烯 、柔性石墨 | |||
适用工况
| 适用介质 | 蒸汽、水、油品 | 硝酸碱类腐蚀性介质 | 醋酸类腐蚀性介质 |
适用温度 | 聚四氟乙烯≤180℃,对位聚苯≤300℃,金属密封≤425℃ |
Q941F电动球阀应用规范:
Q941电动球阀制造标准 | Q941电动球阀法兰标准 | Q941电动球阀结构标准 | Q941电动球阀检验试验标准 |
GB/T12237-89 | JB/T79-94 HG20592 | GB12221-89 | GB/T13927-89 JB/T9092-99 |
API6D | ANSI B16.5 | ANSI B16.10 | JB/T9092-99 |
JPI7S-48 | JIS B2212~2214 | JIS B2002 | API598 |
Q941F电动球阀外形尺寸:
产品名称 | 产品型号 | 通径 | 尺 寸(mm) | |||||||||||
1.6MPa | 2.5MPa | 4.0MPa | 6.4MPa | |||||||||||
L | D | D1 | L | D | D1 | L | D | D1 | L | D | D1 | |||
电动球阀 | Q941F | 15 | 130 | 95 | 65 | 130 | 95 | 65 | 130 | 130 | 65 | 140 | 105 | 75 |
电动球阀 | Q941F | 20 | 140 | 105 | 75 | 140 | 105 | 75 | 140 | 150 | 75 | 152 | 125 | 90 |
电动球阀 | Q941F | 25 | 150 | 115 | 85 | 150 | 115 | 85 | 150 | 160 | 85 | 180 | 135 | 100 |
电动球阀 | Q941F | 32 | 165 | 135 | 100 | 165 | 135 | 100 | 180 | 180 | 100 | 200 | 150 | 110 |
电动球阀 | Q941F | 40 | 180 | 145 | 110 | 180 | 145 | 110 | 200 | 200 | 110 | 220 | 165 | 125 |
电动球阀 | Q941F | 50 | 200 | 160 | 125 | 200 | 160 | 125 | 220 | 230 | 125 | 250 | 175 | 135 |
电动球阀 | Q941F | 65 | 220 | 180 | 145 | 220 | 180 | 145 | 250 | 290 | 145 | 280 | 200 | 160 |
电动球阀 | Q941F | 80 | 250 | 195 | 160 | 250 | 195 | 160 | 280 | 310 | 160 | 320 | 210 | 170 |
电动球阀 | Q941F | 100 | 280 | 215 | 180 | 280 | 230 | 190 | 320 | 350 | 190 | 360 | 250 | 200 |
电动球阀 | Q941F | 125 | 320 | 245 | 210 | 320 | 270 | 220 | 360 | 270 | 220 | 381 | 295 | 240 |
电动球阀 | Q941F | 150 | 360 | 280 | 240 | 360 | 300 | 250 | 400 | 300 | 250 | 403 | 340 | 280 |
电动球阀 | Q941F | 200 | 400 | 335 | 295 | 400 | 360 | 310 | 502 | 375 | 320 |
