D643H气动法兰金属硬密封蝶阀
文章作者:admin 时间:2017-04-13 02-44-49

【产品用途】

  采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。



【产品特点】

1、采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点

3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小

5、金属硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用


执行机构

采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式

1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

附件的选项

根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构



【执行标准】

设计规范:GB/T 12238

结构长度:GB/T 12221

法兰连接:GB/T 9113

试验与检验:GB/T 13927

产品标识:GB/T 12220



【性能参数】



型号D643H-10
D643H-16
D643H-25
D643H-40
D643H-10P
D643H-16P
D643H-25P
D643H-40P
D643H-10R
D643H-16R
D643H-25R
D643H-40R
工作压力(MPa)1.0~4.0
适用温度(℃)≤425≤200
适用介质水、油或非腐蚀性介质硝酸类介质醋酸类介质
材料阀体、蝶板WCBCF8/304CF3M/316L
阀杆2Cr13304316L
阀体密封面堆焊 507
蝶板密封面304+柔性石墨304+PTFE304+PTFE
填料柔性石墨PTFEPTFE

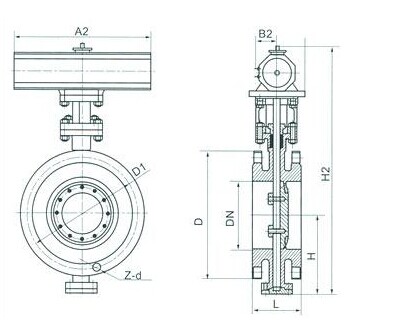

主要外形和连接尺寸



公称通经(DN)主要尺寸法兰尺寸和螺栓规格
1.0MPa1.6MPa2.5MPa
LH1HDD1n-ФdDD1n-ФdDD1n-Фd
501085301121651254-181651254-181651254-18
651125301151851454-181851454-181851458-18
801145651202001604-182001608-182001608-18
1001276001382201808-182201808-182351908-22
1251406401642502108-182502108-182702208-26
1501407051752852408-222852408-223002508-26
2001527752003402958-2234029512-2236031012-26
25016594524339535012-2240535512-2642537012-30
300178107025044540012-2246041012-2648543016-30
350190114028050546016-2252047012-2655549016-33
400216121030556551516-2658052516-2662055016-36
450222133535061556520-2664058516-3067060020-36
500229141538067062020-2671565020-3073066020-36
600267160544578072520-3084077020-3384577020-39
700292184448089584024-3091084024-3696087524-42
8003182040530101595024-33102595024-39108599024-48
90033022555801115105028-331125105028-391185109028-48
100041023806501230116028-361255117028-421320121028-56
120047026407601455138032-391485139032-481530142032-56
140053028868501675159036-421685159036-481755164036-62
1600600315610301915182040-481930182040-561975186040-62
1800670342112302115202044-482130202044-562195207044-70
2000760368513502325223048-482345223048-622425230048-70
