Y43H-16、Y43H-16C、Y43H-16Q 型先导活塞式蒸汽减压阀 - 减压阀 - 产品展示

Y43H-16、Y43H-16C、Y43H-16Q 型先导活塞式蒸汽减压阀：法兰连接形式、活塞式结构形式，阀座密封面材料为 Cr13 系不锈钢，公称压力 PN16，Y43H-16 阀体材料为 HT200、Y43H-16C 阀体材料为 WCB、Y43H-16Q 阀体材料为 QT450-10 的蒸汽减压阀。

产品性能参数

Y43H-16、Y43H-16C、Y43H-16Q 型先导活塞式蒸汽减压阀主要性能参数

型号	PN	进口参数		出口压力 / MPa	出口压力 / MPa	适用介质
型号	PN	温度 / ℃	压力 / MPa	出口压力 / MPa	出口压力 / MPa	适用介质
Y43H-16	16	≤200	1.6	0.05~1.0	±0.05	蒸汽
Y43H-16C
Y43H-16Q

产品零部件材料

Y43H-16、Y43H-16C、Y43H-16Q 型先导活塞式蒸汽减压阀零部件材料

型号	材料
型号	阀体、上阀盖、下阀盖	主副阀瓣、主副阀座、活塞	主副弹簧	调节弹簧	膜片	活塞环
Y43H-16	HT2000	不锈钢	铬钒钢	硅锰钢	不锈钢	合金耐磨铸铁
Y43H-16C	WCB
Y43H-16Q	QT450-10

产品外形及结构尺寸

Y43H-16、Y43H-16C、Y43H-16Q 型先导活塞式蒸汽减压阀外形及结构尺寸（mm）

DN	L	D	D1	D2	b	z×ød	H1	H2	重量 / kg
25	180	115	85	65	18	4×ø18	100	290	16
32	200	135	100	78	18	4×ø18	100	290	17
40	220	145	110	85	20	4×ø18	105	310	22
50	250	160	125	100	20	4×ø18	105	310	24
65	280	180	145	120	20	4×ø18	105	310	25
80	310	195	160	135	22	8×ø18	160	340	50
100	350	215	180	155	24	8×ø18	160	340	52
125	400	245	210	185	26	8×ø18	195	375	88
150	450	280	240	210	28	8×ø23	195	375	94
200	550	335	295	265	30	12×ø23	225	475	151

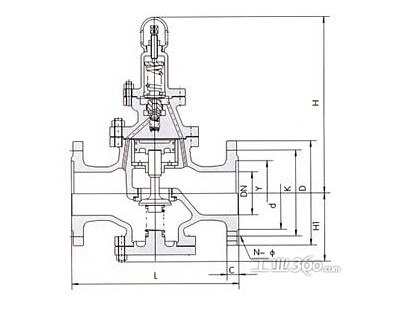

产品外形及结构尺寸示意图
