KPF 型自锁手动平衡调节阀
文章作者:admin 时间:2017-04-13 02-19-56

产品说明

KPF 型手动自锁平衡调节阀:是一种具有特殊功能的阀门,它除具有调节阀功能外,还能实现流量定量,可以有效地解决供热(空调)系统中存在的室温冷热不匀问题。由于该阀上设有开启度指示,开度锁定装置及用于流量测定的测压小阀,所以只要在各支路及用户入口处装上适当规模的平衡阀,并用专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理范围内,就能克服“大流量、小温差”的不合理现象,是供热系统中的理想产品。

手动自锁平衡调节阀可安装在供水管上,也可安装在回水管上,一般安装在回水管上,尤其对于高温环路,为方便调试,更要安装在回水管路上,安装了平衡阀的供回水管不必再设截止阀。

产品性能参数



KPF 型手动自锁平衡调节阀主要性能参数

型号PN工作压力/MPa适用温度/℃适用介质传动方式
KPF-10101.0-29~350水、蒸汽手动、齿轮传动、电动
KPF-16161.6
KPF-25252.5



产品零部件材料



KPF 型手动自锁平衡调节阀零部件材料

型号材料
阀体、阀盖、填料压盖、手轮阀杆、阀瓣密封圈指示盘、阀杆螺母、螺母套
KPF-10灰铸铁、(铸钢)不锈钢黄铜
KPF-16
KPF-25

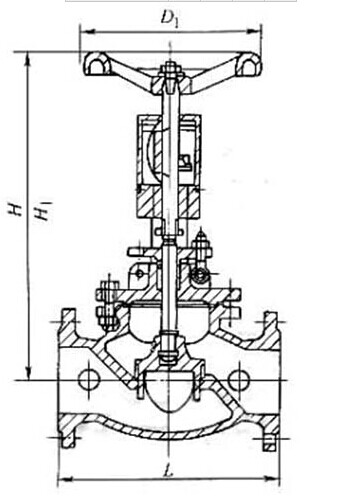

产品外形及结构尺寸



KPF 型手动自锁平衡调节阀主要外形及结构尺寸(mm)

DNLHH1D0
1513015016080
20150160170180
2516018219780
3218019220790
40200250270100
50230264284120
65290380410200
80310413448200
100350446506240
125400540595240
150480623688360
200495687762400
250622782867500
3006989141009500
3507879681073680
40091410371152680
50097814401440
600129517901790
