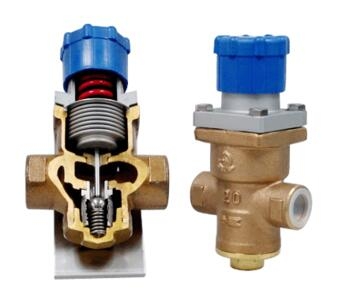

日本阀天RD-40 蒸汽减压阀 VENN
文章作者：admin 时间：2017-04-12 05-38-42
|
| | 型 号 | RD-40L型低 | RD-40M型中 | RD-40H型高 | | 口 径 | 15、20、25 (mm) | | 适用流体 | 蒸汽 | | 流体温度 | 220℃ | | 进入压力 | 1.0Mpa{10K} | | 调整压力范围 | 0.02-0.25MPa
{0.2-2.5K} | 0.2-0.4MPa
{2-4K} | 0.35-0.8MPa
{3.5-8K} | | 弹簧涂上颜色作分别 | 绿 | 青 | 赤 | | 最大减压比 | 20：1 | | 阀前后最小差压 | 0.02Mpa{0.2K} | | 缔切升压 | 0.02MPa{0.2K} | | 许容漏量 | 定格流量0.05%以下 | | 材 质 | 本体/CAC406(青铜)、阀体、阀座/SUS316L、波纹管/SUS 密封圈/PTFE | | 连接方式 | 丝牙 | | 耐压性 | 一次侧 | 水压2.0MPa{20K} | | 二次侧 | 水压0.96MPa{9.6K} |
|
 |
| ※ 如果大量排泄水流入减压阀，会造成减压阀出现异常动作，令功能受损。因此必须在减压阀的入口附近设置蒸汽疏水阀。
※ 请注意，蒸汽通气中，把手部分的温度会很高。
※ 有关设置时和运行的注意事项，请参照另行出版的使用说明书。 |
| 设定压力 | 偏 差 | | 0.13{1.3}以下 | 设定压力*0.5以内 | | 0.13以上，不足0.4{1.3以上，不足4} | 0.07{0.7}以内 | | 0.4以上，不足0.8{4以上，不足8} | 0.12{1.2}以内 |
|
| 次级配管直径与减压阀相同，次级停止阀全开放时的流量。
注）开放流量时的次级压力大幅下降。
本简介所记载的内容是平成10年7月时间饿内容。所记载的内容可能没有预告就作了改动。压力单位采用同时标示[国际单位系统SI]和[旧制单位]记载，把SI单位在前，接着在[]内用略号记录旧制单位。压力的换算是以1kgf/cm=100kpa=0.1Mpa为基准。例：旧制单位 10kgf/cm用1.0Mpa{10k}表示。 |
|
 |
| 例：（条件）
初级压力：0.6Mpa{6k}
次级压力：0.2Mpa{2k}
饱和蒸汽量：100kg/h
通常在额定流量曲线图中规定。 如果按机器启动时所需流量选定时，用开放流量曲线图选定。 |
|
