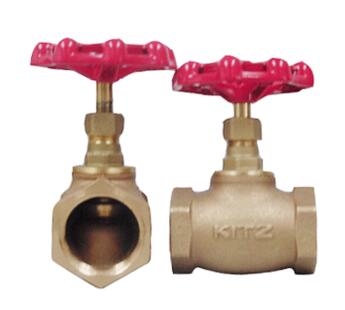

日本北泽青铜丝扣截止阀（明杆式） KITZ
文章作者：admin 时间：2017-04-12 05-35-51
| PN10 | 青铜丝扣截止阀（明杆式） KITZ 北泽 | | Cast Bronze Globe Valve (Rising stem) Threaded ends to BS21 |
|
|
|
| 最高工作压力| 120℃压力变动小的水、油、气 | 1.0MPa(10bar) | | 饱和蒸气 | 0.8MPa(8bar) |
材质[Materials]| 零件[Parts] | 材质 | | 阀体[Body] | 青铜 | | 阀盖[Bonnet] | 黄铜(DN8 Dn80)
青铜(DN100) | | 阀杆[Stem] | K-合金 | | 阀瓣[Disc] | 青铜 | | 填料[Gland packing] | 强化聚四氟乙烯 | | 手轮[Handwheel] | 锌(压铸)(DN8-DN25)
铝(压铸)(DN32-DN80)
灰铸铁(DN100) |
尺寸 [Dimensions] (mm)| DN | mm | | | inch | | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 |
| | L | | 40 | 42 | 48 | 53 | 63 | 73 | 81 | 94 | 115 | 131 | 171 |
| | H(全开) | | 66 | 67 | 69 | 80 | 94 | 104 | 127 | 147 | 179 | 200 | 250 |
| | D | | 50 | 50 | 55 | 60 | 70 | 80 | 90 | 100 | 115 | 135 | 180 |
|
|
| PN16 | 青铜丝扣截止阀（明杆式） KITZ 北泽 | | Cast Bronze Globe Valve with Disc(Rising stem) Threaded ends to BS21 |
|
|
|
| 最高工作压力| 120℃压力变动小的水、油、气 | 1.6MPa(16bar) | | 饱和蒸气 | 9.0MPa(9bar) |
材质[Materials]| 零件[Parts] | 材质 | | 阀体[Body] | 青铜 | | 阀盖[Bonnet] | 黄铜(DN8 Dn50)/青铜(DN65以上) | | 阀杆[Stem] | K-合金 | | 阀瓣[Disc] | 石墨聚四氟乙烯 | | 填料[Gland packing] | 强化聚四氟乙烯 | | 手轮[Handwheel] | 锌(压铸)(DN8-DN20)
铝(压铸)(DN25以上) |
尺寸 [Dimensions] (mm)| DN | mm | | | inch | | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 |
| | L | | | H(全开) | | 68 | 88 | 100 | 110 | 120 | 140 | 156 | 185 | 210 | 229 |
| | D | |
|
| PN16 | 不锈钢丝扣截止阀（明杆式） KITZ 北泽 | | Cast Bronze Globe Valve (Rising stem) Threaded ends to BS21 |
|
|
|
| 最高工作压力| 120℃压力变动小的水、油、气 | 1.6MPa(16bar) | | 饱和蒸气 | 0.9MPa(9bar) |
材质[Materials]| 零件[Parts] | 材质 | | 阀体[Body] | 不锈钢* | | 阀盖[Bonnet] | 不锈钢* | | 阀杆[Stem] | 不锈钢* | | 阀瓣[Disc] | 不锈钢* | | 填料[Gland packing] | 非石棉 | | 垫片[Gasket] | 非石棉 | | 手轮[Handwheel] | 锌(压铸)(DN10-DN20)
灰铸铁(DN25-DN50)
球墨铸铁(DN65以上) |
尺寸 [Dimensions] (mm)| DN | mm | | | inch | | | L | | | H(全开) | | 109 | 109 | 118 | 145 | 156 | 179 | 199 | 253 | 280 |
| | D | |
|
| PN20 | 青铜丝扣截止阀（明杆式） KITZ 北泽 | | Cast Bronze Globe Valve (Rising stem) Threaded ends to BS21 |
|
|
|
| 最高工作压力| 120℃压力变动小的水、油、气 | 2.1MPa(21bar) | | 饱和蒸气 | 1.0MPa(10bar) |
材质[Materials]| 零件[Parts] | 材质 | | 阀体[Body] | 青铜 | | 阀盖[Bonnet] | 黄铜(DN8 Dn65)
青铜(DN80) | | 阀杆[Stem] | K-合金 | | 阀瓣[Disc] | 青铜 | | 填料[Gland packing] | 强化聚四氟乙烯 | | 手轮[Handwheel] | 锌(压铸)(DN8-DN20)
铝(压铸)(DN25以上)
|
尺寸 [Dimensions] (mm)| DN | mm | | | inch | | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 |
| | L | | | H(全开) | | 66 | 68 | 79 | 93 | 104 | 127 | 145 | 174 | 199 | 215 |
| | D | |
|
| PN20 | 青铜丝扣截止阀（明杆式） KITZ 北泽 | | Cast Bronze Globe Valve with Disc(Rising stem) Threaded ends to BS21 |
|
|
|
| 最高工作压力| 120℃压力变动小的水、油、气 | 2.1MPa(21bar) | | 饱和蒸气 | 1.0MPa(10bar) |
材质[Materials]| 零件[Parts] | 材质 | | 阀体[Body] | 青铜 | | 阀盖[Bonnet] | 黄铜(DN8 Dn50)/青铜(DN80) | | 阀杆[Stem] | K-合金 | | 阀瓣[Disc] | 石墨聚四氟乙烯 | | 填料[Gland packing] | 强化聚四氟乙烯 | | 手轮[Handwheel] | 锌(压铸)(DN8-DN20)
铝(压铸)(DN25以上) |
尺寸 [Dimensions] (mm) |
