网站首页 » 产品展示 » 止回阀 » H64Y 型 1500(Lb)~2500(Lb) 电站止回阀

H64Y 型 1500(Lb)~2500(Lb) 电站止回阀

文章作者：admin 时间：2017-04-12 04-33-48

【产品用途】

H64Y 型 1500(Lb)~2500(Lb) 电站止回阀适用于 Class1500~2500Lb，工作温度 -29~570℃ 的石油、化工、火力电站等各种工况的管路上。

H64Y-1500Lb 主要外形和连接尺寸

公称通径PNS(in)	外形尺寸和连接尺寸			重量
公称通径PNS(in)	d	L	H	重量
21/2	50	330	240	40
3	60	368	305	60
4	80	457	315	95
5	96	533	409	170
6	118	610	465	186
8	147	762	528	415
10	180	914	613	658
12	222	1041	680	1200
14	254	1118	745	1638

H64Y-2500Lb 主要外形和连接尺寸

公称通径PNS(in)	外形尺寸和连接尺寸			重量
公称通径PNS(in)	d	L	H	重量
3	54	368	297	44
4	70	457	385	110
5	86	533	410	130
6	104	610	455	192
8	130	762	557	466
10	162	914	615	730
12	210	1041	715	1120
14	234	1118	790	1495
16	264	1245	815	1950
18	304	1397	815	2400

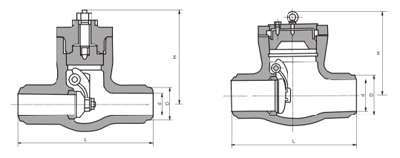

【结构图片】
