SD341X-6、SD341X-10 型法兰式伸缩蝶阀

文章作者：admin 时间：2017-04-12 04-13-53

【产品用途】

SD341X-6、SD341X-10 型法兰式伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在425℃以下，公称压力在1.6MPa以下的石油，化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的最佳装置。

【产品特点】

1、结构独特，设计灵活，重量轻，省力，启闭迅速

2、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能，海能为维修阀门安装更换提供方便

3、密封部位可调节更换，密封性能可靠

安装注意事项：

伸缩蝶阀安装前必须平放，切勿随意磕碰，运行时严禁将支架卸掉。
伸缩蝶阀出厂时结构长度为最小长度，安装时，拉至安装长度（即设计长度）。
当管道间长度超过伸缩阀安装长度时，请调整管道间隔，切勿强行拉伸缩蝶阀，以免损坏蝶阀。
伸缩蝶阀可在任意安装，做温度补偿用时，在管道安装完成后，需沿管道轴线方向两端加支架，防止伸缩阀伸缩管拉出。

【性能参数】

型号		SD341X-6	SD341X-6Q	SD341X-10	SD341X-10Q
工作压力（MPa）		0.6		1.0
适用温度（℃）		≤120		依各种不同胶种而定	≤120
适用介质		水、污水、油品、空气等		依各种不同胶种而定	水、污水、油品、空气等
材料	阀体	灰铸铁		灰铸铁	球墨铸铁
	蝶板	球墨铸铁（表面处理）		球墨铸铁、不锈钢	球墨铸铁
	阀杆	2Cr13		不锈钢、碳素钢	铬不锈钢

SDtd943H/F/X-6/10/16系列主要外形和连接尺寸

公称通径		外形尺寸（参考值）							法兰尺寸和螺栓孔尺寸（标准值）												电动装置型号
公称通径		H	H1	设计最大长度	设计最小长度	设计长度	A	B	0.6MPa				1.0MPa				1.6MPa
毫米	英寸	H	H1	设计最大长度	设计最小长度	设计长度	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	80	440	164	138	151	250	255	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	QB10-1
65	2 1/2	95	445	190	154	172	250	255	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	QB10-1
80	3	98	476	195	163	177	250	255	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	QB10-1
100	4	114	504	227	184	206	250	255	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	QB10-1
125	5	128	550	254	201	215	250	255	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	QB20-1
150	6	139	652	240	195	225	300	315	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	QB20-1
200	8	174	732	265	215	245	300	315	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22	QB60-1
250	10	215	823	295	235	265	300	315	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26	QB60-1
300	12	245	877	308	254	282	300	315	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26	QB120-1
350	14	270	932	325	271	300	300	315	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26	QB120-1
400	16	305	1047	345	283	314	300	315	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30	QB250-1
450	18	325	1092	370	314	340	575	615	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30	QB250-1

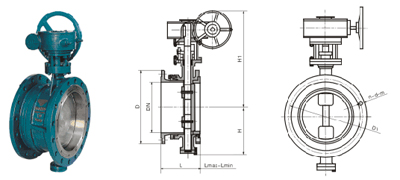

【结构图片】
