D343F、D343H 型三偏心多层次硬密封蝶阀
文章作者:admin 时间:2017-04-12 04-12-37

产品用途】

D343F、D343H 型三偏心多层次硬密封蝶阀广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

主要外形和连接尺寸

公称通径结构长度外形尺寸连接尺寸
LHD343HD643HD943H0.6MPa1.0MPa
mminchH1A1B1H2A2B2H3A3B3DD1Z-dDD1Z-d
502108150112350180200625245725302502551401104-141651254-18
652?112170115370180200625245725302502551601304-141851454-18
803114180120380180200645245725652502551901504-182001608-18
1004127190138420180200675355926002502552101704-182201808-18
1255140200164460180200715355926402502552402008-182502108-18
1506140210175555270280800355927053003152652258-182852408-22
20081522302007604004258502501707753003153202808-183402958-22
2501016525024383040042592525017094530031537533512-1839535012-22
300121782702508954505601035450220107030031544039512-2244540012-22
350141902902809504505601070450220114030031549044512-2250546016-22
4001621631030511905355801190450220121030031554049516-2256551516-26
4501822233035012555355801250650280133557541459555016-2261556520-26
5002022935038013055355801290650280141557571464560020-2267062020-26
6002426739044513405706601455850380160565681075570520-2678072520-30
7002829243048015207505501585850380184465681086081024-2689584024-30
80032318470530171075055017001250380204065681097592024-30101595024-33
9003633051058018107505501865125038022557858631075102024-301115105028-33
10004041055065019609007502015125038023807858631175112028-301230116028-36
120048470630760225010009252250125038026407858631405134032-331455138032-39
14005653071085024351000925


2886

1630156036-361675159036-42
160064600790103027801000925


3156

180176040-361915182040-48
180072670870123030201100980


3421

2045197044-392115202044-48
200080760950135032701100980


3685

2265218048-422325223048-48

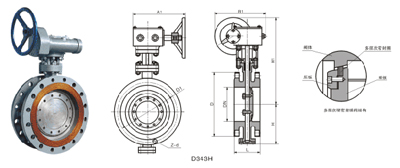

【结构图片】
