400X（L741X）型 PN10~PN25 流量控制阀
文章作者：admin 时间：2017-04-12 04-04-46
【产品用途】
400X（L741X）型 PN10~PN25 流量控制阀是一种采用高精度先导方式控制流量的多功能阀门。适用于配水管需控制流量和压力的管路中，保持预定流量不变，将过大流量限制在一个预定值，并将上游高压适当减低，即使主阀上游的压力发生变化，也不会影响主阀下游的流量。
【产品特点】
1、本产品一改常规节流阀使用孔板或纯机械的减小流域面积的原理，利用相关导阀，最大限度地减小能量在节流过程中的损失
2、本产品控制灵敏度高，安全可靠，调试简便，使用寿命长
【性能参数】
型号 | L741X-10 | L741X -16 | L741X -25 | |
工作压力（MPa） | 1.0 | 1.6 | 2.5 | |
适用温度（℃） | 0～80 | |||
适用介质 | 水 | |||
材料 | 阀体、阀盖 | 铸铁 | ||
阀杆 | 铬不锈钢 | |||
阀座、阀盘 | 青铜 | |||
膜片 | 丁晴橡胶 | |||
主要外形和连接尺寸
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
| L | 150 | 160 | 180 | 200 | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 |
| H1 | 247 | 247 | 247 | 278 | 278 | 298 | 313 | 350 | 365 | 420 | 450 | 470 | 490 | 526 | 570 | 570 |
| H | 342 | 342 | 342 | 395 | 395 | 405 | 430 | 510 | 560 | 585 | 675 | 730 | 760 | 840 | 910 | 910 |
【结构图片】

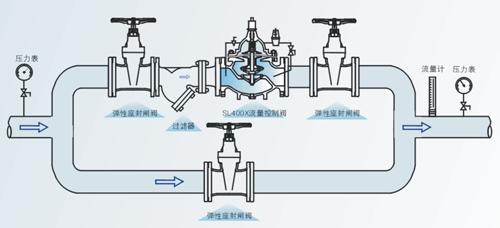

【安装示意图】
